ドキュメント生成について

Enterprise Architectでは、作成したモデルの情報を「DOCX・PDF・RTFドキュメント」「HTMLドキュメント」の2種類の形で出力できます。ここでは、それぞれの形式の概要について説明します。
(アドインで、ExcelおよびPowerPoint形式で出力できます。)

なお、ダイアグラム内の要素をCtrl+Cでコピーし、Microsoft WordやExcelなどで「貼り付け」できます。この場合には画像として貼り付けられ、画像は編集できません。この方法では作成した図の内容を簡単に利用できますので、便利です。

DOCX・PDF・RTFドキュメント

このDOCX・PDF・RTFドキュメントの出力機能は、いわゆる仕様書を作成したモデルから作成する目的で利用することを想定しています。

このドキュメント生成機能の特徴は、テンプレートを作成することで、さまざまな内容のドキュメントを作成できる点です。例えば、以下のようなテンプレートを作成できます。

  • 内部用の仕様書(モデルの作成者情報がある)
  • 外部向けインターフェース仕様書(publicの属性や操作のみをドキュメントに含める)
  • 最終納品用仕様書(会社ロゴや著作権表記なども自動で含める)

従来でもこうしたドキュメントは作成していますが、ドキュメントの自動生成機能を利用と、1つのモデルを修正するだけで他のドキュメントの修正が不要になります。内容に変更があった場合には、ドキュメントを再生成することで、最新の情報に更新できます。設計モデルとドキュメントの二重管理は不要です。

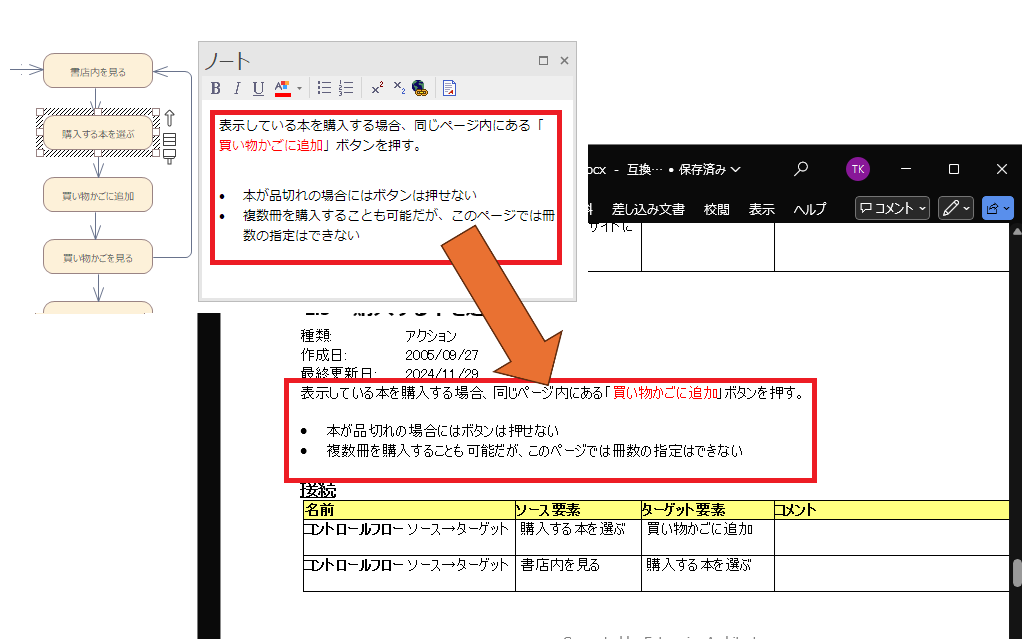

なお、クラスやアクティビティなどのそれぞれの要素のプロパティ画面で「ノート」(説明)として入力した内容は、そのままドキュメントに出力できます。ノート欄では文字の色などの書式設定が可能ですので、わかりやすいドキュメントを自動生成できます。

HTMLドキュメント

HTMLドキュメントの出力機能を利用すると、Webブラウザで簡単にモデルの内容を見ることができるHTML形式のデータを出力できます。

HTMLドキュメントはいわゆる「3ペイン」の形式になっていて、モデルブラウザと同じ内容のツリーからダイアグラムや要素を選択すると、その概要が表示されます。ダイアグラムはクリッカブルになっていて、ダイアグラム内の要素の情報を参照できます。

HTMLドキュメントもカスタマイズの機能はありますが、DOCXドキュメントに比較するとカスタマイズできる範囲・内容は限定されます。
