アクティビティ図のモデル要素について

こんにちは。

アクティビティとアクティビティ図の関連を示すクラス図を
書きたいのですが、初心者ゆえによくわかっていません。
どう描いたらいいのでしょうか？

一応考えてはみたのですが。。どなたかご教示いただければ
幸いです。

     ┌───┐
     │      │
     │      │parent
     │  ┌─┴─────┐        ┌────────┐
     └─┤              ├───◇│                │
   sub   │アクティビティ│        │アクティビティ図│
         │              ├────┤                │
         └───────┘1   0..*└────────┘



tkouno
投稿日時: 2006-5-26 15:36
EA Administrator
投稿: 3939

Re: アクティビティ図のモデル要素について

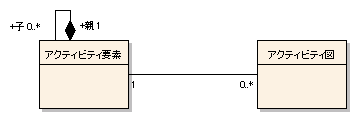

考えてみました。

https://www.sparxsystems.jp/forum/uploads/img4476a14ed5272.png


考えたポイントは、

・アクティビティ要素は、親を消すと子も消える
　(今のEnterprise Architectの挙動を参考にしました。意味的にも間違っていないような)
・1つのアクティビティ要素は、複数のアクティビティ図で
　利用される可能性がある

という感じです。

どうでしょうか？
