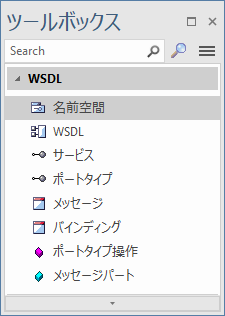

WSDLグループ

画像

説明

名前空間はWSDLのモデリングを行う場合の最上位のパッケージとなります。この要素をダイアグラム内に配置することで、関連するパッケージも自動的に生成されます。

WSDLのドキュメントコンポーネントとして表現されます。 サービスはインターフェースとして表現されます。

WSDLとポートタイプはUMLのインターフェースで表現されています。 ポートタイプ操作はバインディング要素を実現しています。

それぞれの操作のパラメータはメッセージになります。

注意:

• ツールボックスのそれぞれのグループ内で右クリックし、「ラベルの表示」「ラベルの非表示」を選択することで、上の図のような「アイコン+ラベル(名前)」とアイコンのみの表示を切り替えられます。
• 要素を作成する場合には、要素のアイコンをクリックしたあと、開いているダイアグラムをクリックして追加してください。要素がモデルブラウザにも追加され、その後名前などの項目を設定します。あるいは、ドラッグ＆ドロップでも追加できます。
