ダイアグラムごとのオプション

リボン

モデル > ダイアグラム > 操作 > プロパティ > ダイアグラム

コンテキストメニュー

ダイアグラムの背景で右クリック | プロパティ > ダイアグラム

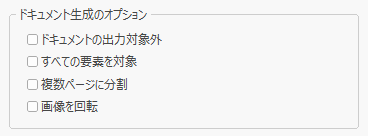

項目

説明

ドキュメントの出力対象外

この項目にチェックを入れると、このダイアグラムの画像はドキュメントの出力対象外となり、出力されません。

すべての要素を対象

このチェックボックスにチェックを入れると、ドキュメントの出力対象のパッケージに含まれていない要素で、出力対象のダイアグラムに配置されている要素もドキュメントに出力されるようになります。

外部の要素の情報をドキュメントに含めるためには、ドキュメントテンプレートの 「パッケージ.ダイアグラム.要素セクション」 あるいは 「パッケージ.要素セクション」 を有効にする必要があります。

(参照:対象のパッケージに含まれない要素)

複数ページに分割

ダイアグラムのサイズが1ページよりも大きい場合に、ドキュメントの出力を分割します。

画像を回転

ドキュメントの出力で、画像の向きを90度回転させて出力します。横方向に長いダイアグラムで便利です。この設定を有効にすると、画像の形式は常にビットマップ形式となります。

#

操作方法

1

「生成・入出力」リボン内の「ドキュメント」パネルにある「DOCX PDF」ボタンを押し、ドキュメントの生成ダイアログを表示します、

2

テンプレートのタブに移動し、利用するテンプレートを選択して下さい。

3

編集ボタンを押してください。テンプレートエディタが起動します。

4

エディタ画面の左側のセクション一覧で 「パッケージ.ダイアグラム.要素」 のセクションのチェックボックスにチェックを入れて下さい。

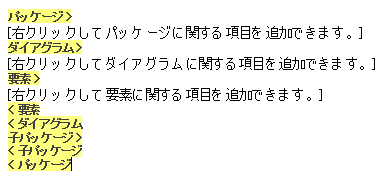

これらのチェックボックスにチェックを入れると、以下のセクションが追加されます:

リンクされた要素の内容を出力する方法は次の通りです。

• パッケージ::要素セクションで定義された内容と同じにする場合には、このセクションの内容を空にします。
• 出力内容を変える場合には、必要に応じてこのセクションの内容を編集します。
• パッケージ::ダイアグラム::要素のセクションを空にした場合には、パッケージ::要素のセクションと同じ内容が表示されます。また、パッケージ::要素以下のサブセクションの内容も出力対象になります。

注意:

• ドキュメントの生成ダイアログでは、「ダイアグラム内の要素をすべて出力」という設定項目があります。この項目にチェックを入れると、ダイアグラムごとに設定する「すべての要素を対象」オプションの選択より優先されます。つまり、すべてのダイアグラムに配置されているすべての要素が対象になります。
• 「パッケージ.ダイアグラム.要素」セクションの内容を空にしてある場合には、「パッケージ.要素」セクションの内容が利用されます。「パッケージ.ダイアグラム.要素」セクションには「パッケージ.要素」セクションで利用可能なセクションを追加できませんのでご注意下さい。
