内容の追加

リボン

生成・入出力 > ドキュメント > テンプレートエディタ > 内容

その他

モデルブラウザ内のリソースタブ | ドキュメントテンプレート | ユーザーテンプレート | テンプレート :  対象のテンプレートを右クリック | 開く > 内容

項目

説明

文字の追加

セクションタグで挟まれた領域で文字を入力すると、入力した内容は対象のセクションに関連する内容として、ドキュメント生成時にそのまま出力されます。

文字列を選択してリボンの書式設定グループを利用することで、文字列の装飾などが可能です。

フィールドの挿入

セクションタグで挟まれた領域内で右クリックし、「項目の挿入」以下に表示されるメニュー項目を選択することで、該当のセクションに関連した情報に対応するフィールドタグを挿入できます。

メニュー項目から、挿入したい情報を選択して下さい。エディタ部分に、以下のような形式のフィールドタグが挿入されます。

{Element.ParentPackage}

ドキュメントの生成を実行すると、このフィールドタグはドキュメントの生成対象の項目のプロパティなどの値に置換されて出力されます。表のセルにフィールドタグがある場合には、そのセル内に置換された内容が出力されます。

挿入できるフィールドタグの個数に制限はありません。必要に応じて、出力したい位置にタグを追加して下さい。

フィールドタグを削除したい場合には、フィールドタグ全体を選択した状態でDeleteキーを押して下さい。一部のみを削除することや、BackSpaceキーで削除できません。

#

操作方法

1

モデル要素のプロパティなどを追加するには、上記のセクションタグの範囲内で右クリックします。

このメニューからは以下の操作が可能です。

• テキストの編集(切り取り・コピー・貼り付け)
• プロジェクトの定数が定義されている場合には、カーソル位置に定数に対応するフィールドを追加できます。プロジェクトの定数が定義されていない場合には、この項目は選択できません。
• そのセクションタグの種類を自動的に判定し、追加可能なプロパティが選択肢としてメニューに表示されます。セクションタグの間に追加されるすべての内容はドキュメントに出力されます。

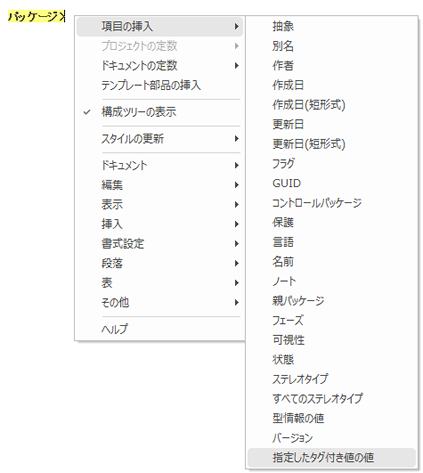

例えば、下の例では「パッケージ>」で始まる列で右クリックしています。さらに、表の中の別の箇所で、別の情報を追加できます。

注意:

• セクションによっては、フィールドを利用しないで固定の内容を出力するものもあります。この場合には、右クリックメニューでの項目の挿入はできません。
• 子要素や子パッケージのセクションなど、いくつかのセクションではプレースホルダ([右クリックして(セクション名)に関する項目を追加できます。])が表示されません。セクション内容を空にして、他の関係するセクションの内容を出力するようにすることが一般的であるためです。ただし、必要に応じてフィールドを追加できます。
• もし、内容の指定で「短形式」と書いてある項目を選択した場合には、内容の書式はWindowsで設定した形式になります。出力形式を変更したい場合には、Windowsの設定を変更して下さい。

(例:Pkg.DateCreatedShort, Diagram.DateModifiedShort, Element.DateCreatedShortなどのフィールドタグ)
