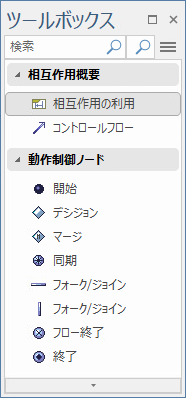

相互作用概要グループ

画像

説明

相互作用概要図では、開始要素などの処理の流れを示す要素以外は、既存のダイアグラムを相互作用概要図にドロップすることで構成要素を作成します。

注意:

• 要素を作成する場合には、要素のアイコンをクリックしたあと、開いているダイアグラムをクリックして追加してください。要素がモデルブラウザにも追加され、その後名前などの項目を設定します。あるいは、ドラッグ＆ドロップでも追加できます。
• 接続の作成の際には、起点となる要素と終点となる要素を選択する必要があります。ツールボックスのアイコンをクリック後、起点の要素をクリックし、終点となる要素までドラッグしてください。
