データ分析

注意:

この表記方法は、利用条件を満たす場合でもEnterprise Architectのインストール直後の状態では利用できません。

利用する方法については、こちらのページをご覧ください。

データ分析図

1. モデルテンプレートを利用し、データ分析図を作成します。

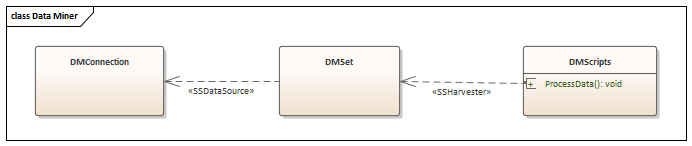

2. ツールボックスからテンプレート構成を配置します。この構成は、単純な処理の場合の構成例です。

項目

説明

DMConnection

外部データソースとの接続(参照先)情報を保持します。必要な数だけのDMConnectionsを定義できます。

DMSet

外部のデータソースと処理を結びつける要素です。DMSetは、外部のデータソースからデータを取得する処理・対象などを定義します。例えば、DMConnectionがODBC接続でデータベースを参照している場合、DMSetにはそのデータベースからデータを取り出すためのSQLを保持します。一方で、テキストファイルを読み出すDMConnectionであれば、DMSetには特別な処理は記載しません。

ODBC接続とSQLを利用してデータ分析を行う場合、取得した内容を表形式で可視化できます。DMSet要素を右クリックし、データ分析ビューアを開く を実行してください。取得した内容を表形式で表示します。

(参考:データ分析ビューア)

DMScripts

DMSetから戻されるデータを処理するために利用します。1つないしは複数のJavaScriptを保持し、Enterprise ArchitectのAPIを利用してデータの取得処理を記述します。

注意:

この機能はユニファイド版以上で利用できます。
