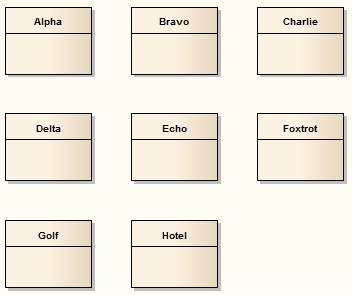

格子レイアウト

#

操作方法

1

レイアウトツールサブウィンドウを表示するには、「ダイアグラム」リボン内の「ツール」パネルにある「レイアウト」ボタンから、「レイアウトツール」を実行し、サブウィンドウの左上にあるドロップダウンリストから、「格子」を選択します。

2

「ソート」 のドロップダウンリストで整列の順序を指定して下さい。

• なし - 対象の要素の現在の位置が基準になります。現在左上にある要素ほど左上に配置され、右下にある要素ほど右下の方に配置されます。
• 領域 (昇順) - 要素の現在の大きさが小さい順から順に並べます。
• 領域 (降順) - 要素の現在の大きさが大きい順から順に並べます。
• 名前 (昇順) - 要素の名前を基準に並べます。文字コード順です。
• 名前 (降順) - 要素の名前を基準に並べます。文字コードの逆順です。
• 要素の種類 - 要素の種類ごとにまとめて並べられます。

3

「間隔 (px)」の欄には、要素の縦横の要素間隔を指定します。単位はピクセルです。

4

要素の配置についてのオプションを設定します。:

• 自動的にセル数を計算して配置: セルの数を計算して、最適な個数にします。例えば、対象の要素が16個の場合には、4x4のセルとなります。
• セル数の指定: セル数を指定します。

5

「セル数の指定」を選択した場合には、「列数」の欄に希望するセル数を入力してください。
