AzureでOpenIDを使う場合の例

このページでは、OpenID経由でAzureのユーザーを利用して、シングルサインオン(SSO)でモデルにログインするためのEnterprise Architectの設定の手順を説明します。ただし、手順や画像は、このページを作成時のものです。随時、表示内容やメニュー構成などが変更されていますので、最新の内容ではありません。

必要最小限に動作する設定について詳しく説明します。Azureには多数の追加オプションがあり、組織の要件に合わせてカスタマイズする必要があります。

このガイドでは、IDトークンのクレームを使用し、グループメンバーシップに基づいて新しいユーザーを自動作成します。

アプリケーションの登録を行う

以下の内容は、このヘルプを作成時点での英語での表示内容・操作になります。最新の画面・内容と異なる場合があります。

#	説明
1	Azureポータルにログインします。

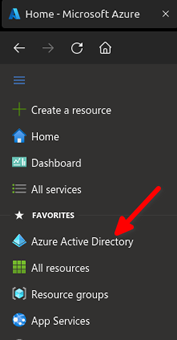

2	サイドメニューで 'Azure Active Directory' を選択します。

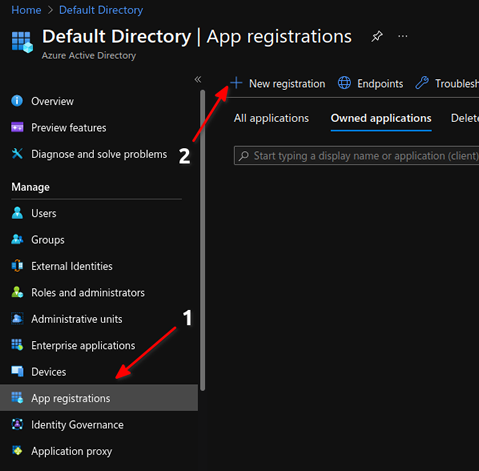

3	'App registrations'を選択し、 New registration ボタンを押します。

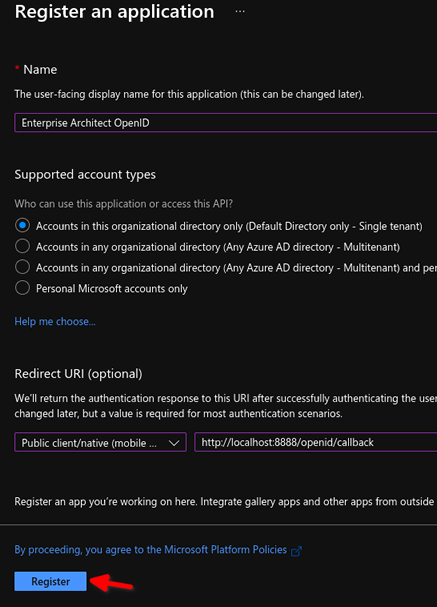

4	内容を記入します。
5	アプリケーション名を登録します。この名前はエンドユーザーに表示されます。
6	'Single tenant' のラジオボタンを選択します。
7	リダイレクト URIを指定します。ドロップダウンリストから 'Public client/native (mobile & desktop)' を選択します。 'http://localhost:8888/openid/callback' を入力します。 Registerボタンを押します。

アプリケーションの詳細: URL と Client ID

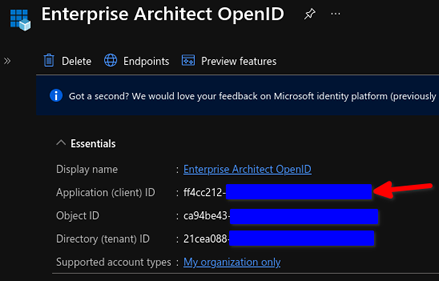

登録が完了したら、アプリケーションの詳細を参照します。 'Application (client) ID' をコピーします。この内容は後ほどEnterprise Architectから利用します。

以下の内容は、このヘルプを作成時点での英語での表示内容・操作になります。最新の画面・内容と異なる場合があります。

#	説明
1	Enterprise Architectを起動し、対象のプロジェクトを開きます。対象のプロジェクトには、事前にセキュリティ機能を有効にしておきます。
2	ユーザーやグループを管理する権限を持つユーザーでログインします。
3	プロジェクトリボンのセキュリティパネルにあるユーザーボタンを押します。
4	全体の設定枠内の「OpenIDのユーザーと連動させる」にチェックを入れます。
5	OpenIDの設定ボタンを押します。
6	先ほどコピーした 'Application (client) ID' をクライアントID欄に貼り付けます。
7	スコープ欄に 'profile' を追加し、ユーザーの姓名を渡すようにします。
8	スコープ欄に 'offline_access' も追加し、認証トークンとして自動的にリフレッシュトークンを利用するようにします。
9	この例では 'upn'を利用するので、ユーザーと一致するクレーム欄には 'upn'と入力します。
10	必要に応じて、グループ一致するクレーム欄に'groups'と入力します。
11	「IDトークンをクレームに利用」のチェックボックスにチェックを入れます。「ユーザ情報をクレームに利用」にはチェックを入れないでください。 (注意: ユーザー情報のエンドポイント経由ではなく、IDトークンから直接クレームを取得できます。これには多くの利点があり、より標準に準拠し(ユーザー情報のエンドポイントでのクレームはオプションであり、Azureではカスタマイズできません)、OpenIDプロバイダへのインターネット呼び出しの回数を減らすことができます。)

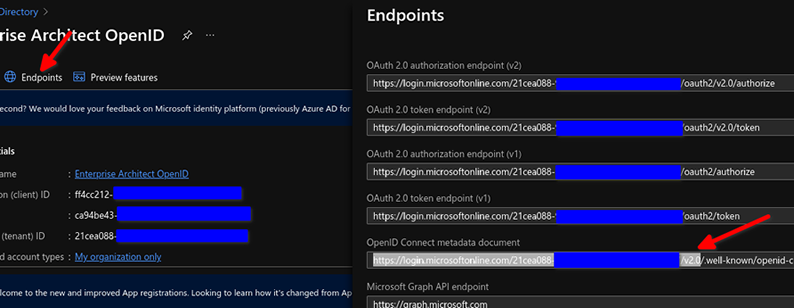

12	Azure側で 'Endpoints' を選択します。アプリケーションが接続可能なURLが表示されます。
13	'OpenID Connect metadata document' をコピーします。末尾の '.well-known/openid-configuration' は削除します。
14	Enterprise Architectで手順13の文字列を、OpenID URL欄に入力します。

APIパーミッションの追加

以下の内容は、このヘルプを作成時点での英語での表示内容・操作になります。最新の画面・内容と異なる場合があります。

#	説明
1	'API permissions' をクリックします。

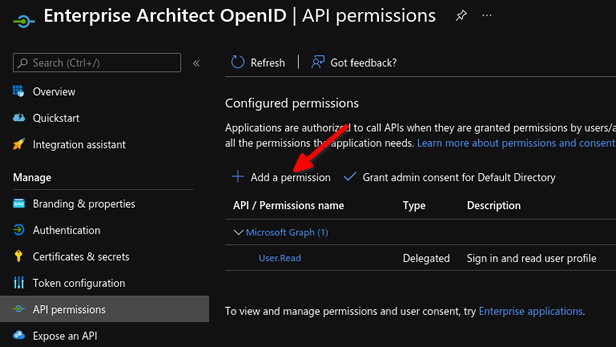

2	'Add a permission'をクリックします。

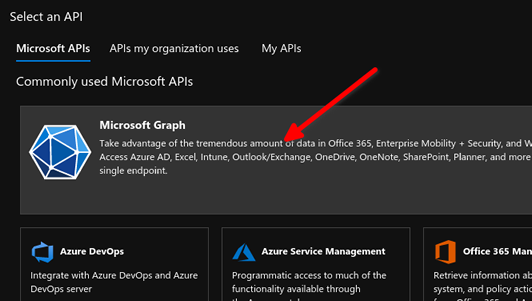

3	'Microsoft Graph'をクリックします。

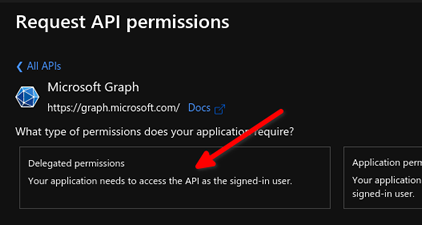

4	'Delegated permissions' をクリックします。

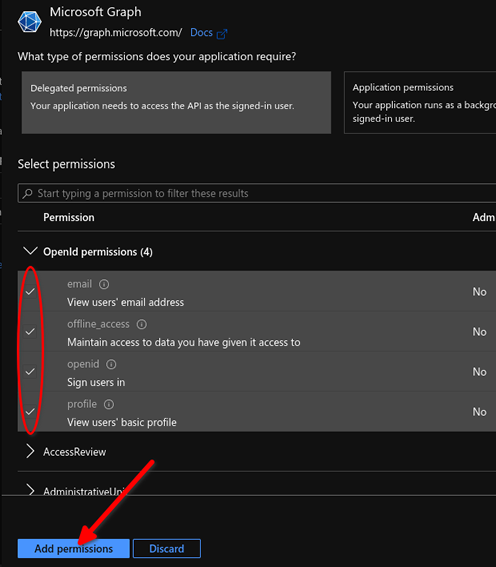

5	'OpenId permissions'以下のすべての項目 'email', 'offline_access', 'openid', 'profile' にチェックを入れます。

ローカルユーザーに一致するクレーム

OpenIDプロバイダから返されたクレームがEnterprise Architectのプロジェクト内のユーザーログイン情報と一致する場合、Enterprise Architectはそのユーザーとしてログインを実行します。エンドユーザが変更できず、Azure システムの管理者のみが変更できるような、安全なクレームを使用するように注意する必要があります。デフォルトでは、UPN は一般ユーザが変更できません。

Enterprise Architect でローカルユーザーのログインに一致させるために、どのクレームを使用するかについて検討する必要があります。マイクロソフトでは、名前の変更がメール・ユーザー名・UPNに影響する問題を避けるために、安定したGUID (「sub」または「oid」など) を使用することを推奨しています。しかし、UPNは人間が読めるユーザーログインを可能にするので、その方が望ましいかもしれません。

これ以上設定を行わなくても、'oid' や 'sub' (Microsoft が推奨する) といったクレームに対してマッチングを行うことができます。ユーザの UPN やメールアドレスに対するマッチングを有効にするには、さらなる設定が必要です。

Enterprise Architect で「Windows/OpenIDユーザー定義と連動」の設定を有効にする場合、ユーザーには姓と名が必要であり、これらはトークンで Enterprise Architect に引き渡される必要があります。これらも手動で選択する必要があるオプションの項目です。

以下の内容は、このヘルプを作成時点での英語での表示内容・操作になります。最新の画面・内容と異なる場合があります。

#	説明

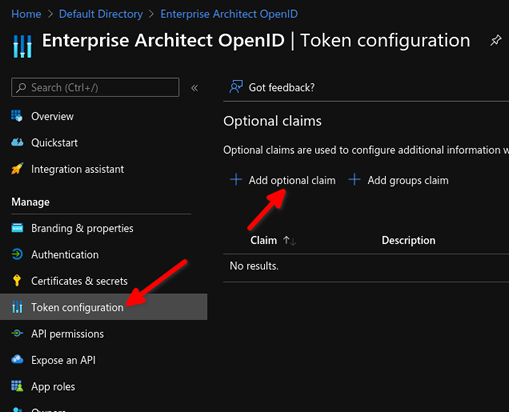

1	'Token configuration' をクリックします。
2	'Add optional claim' をクリックします。
3	'ID' を選択します。
4	'family_name, given_name' を選択します。
5	必要に応じて、Enterprise Architectでのログイン情報に一致するかどうかの判定に利用するクレームを選択します。一般的な選択は、'upn', 'email', 'verified_primary_email' です。この例では、 'upn' を選択します。
6	'Add' をクリックします。

Azureにユーザーを追加する

この例では、OpenIDの認証の説明のために1名のユーザーを追加します。Azureでのユーザーの追加や設定については他のドキュメントなどをご覧ください。以下の内容は、このヘルプを作成時点での英語での表示内容・操作になります。最新の画面・内容と異なる場合があります。

#	説明
1	'Active Directory' セクションで 'Users' を選択します。

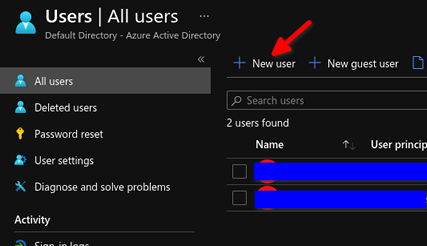

2	'New user' をクリックします。

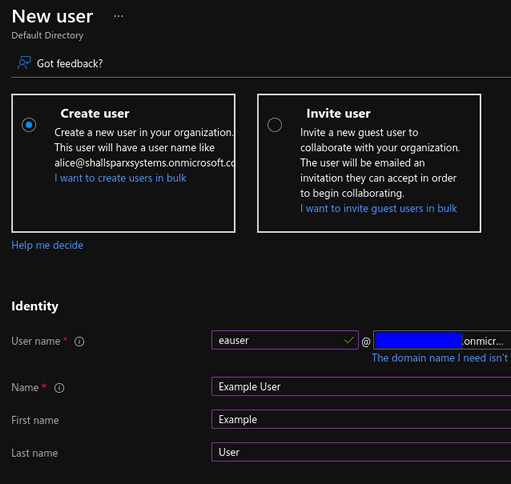

3	新しいユーザーの情報を入力します。この例では、テスト用の1名のユーザーを登録します。パスワードについての説明を入力します 'Create' をクリックします

Enterprise Architectでの設定を確認する

Enterprise Architect内で動作するかを確認します。以下の内容は、このヘルプを作成時点での英語での表示内容・操作になります。最新の画面・内容と異なる場合があります。

#	説明
1	Enterprise Architectで、OpenIDの設定ダイアログ内にある「テスト」ボタンを押します。
2	表示されるウィンドウ中央の「OpenIDでログイン」ボタンを押します。このボタンを押すと、Webブラウザが起動し、Microsoftアカウントへのログイン画面が表示されます。
3	先ほど作成したユーザーでログインします。Microsoftアカウントの利用状況はWebブラウザ側で保持されている場合がありますので、必要に応じて過去のログイン履歴をログアウトし、作成したユーザーでログインしてください。
4	新しいパスワードを設定するように求められる場合があります。このパスワードはログイン時に利用します。

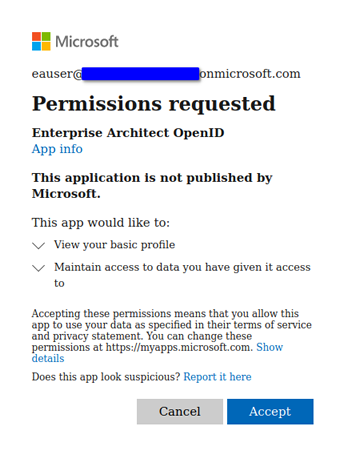

5	プロファイルにAzure Appが参照することを許可するかどうかの確認メッセージが表示されます。 (なお、管理者はこの確認メッセージを表示せずに許可する設定が可能です。)
6	Webブラウザにはログインが成功したことを示すメッセージが表示されます。Webブラウザを閉じ、Enterprise Architectに戻ります。

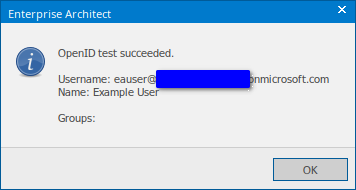

7	Enterprise Architectはテストが成功したことを示すメッセージを表示します。
8	OKボタンを押しメッセージを閉じます。
9	OpenIDの設定ダイアログでOKボタンを押します。設定内容が保存されます。

Enterprise Architectに一致するユーザーを追加する

Enterprise Architectのプロジェクトに、Azureのユーザーに一致するユーザーを追加します。

#	説明
1	プロジェクトリボンのセキュリティパネルにあるユーザーボタンを押します。
2	AzureのUser Principal Name (UPN) をコピーし、IDの欄に貼り付けます。
3	姓および名を入力します。Azureの情報に一致する必要はありません。
4	保存ボタンを押します。

プロジェクトにログインできるかどうか確認する

#	説明
1	Enterprise Architectを終了し、再起動します。
2	対象のプロジェクトを開きます。
3	OpenIDのログインウィンドウが表示されます。ウィンドウ中央の、OpenIDでログインボタンを押します。もし、OpenIDのログインダイアログではなく、通常のEnterprise Architectのログイン画面が表示される場合には、Enterprise Architectの画面右上の、ログインユーザー名が表示されるボタンを押し、「OpenIDのログインウィンドウを非表示」のチェックを外してください。
4	WebブラウザでAzureにログインします。成功したらWebブラウザを閉じ、Enterprise Architectに戻ります。新しく作成したユーザーでログインできていることを確認します。
5	なお、Enterprise Architectの画面右上のボタンには、ログインしているユーザー名が表示されます。このボタンの表示でも、ログインできているかどうかを確認できます。

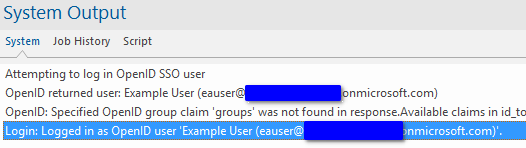

6	システム出力サブウィンドウには、ログインに関するログが表示されます。この例ではグループの内容には一致していないという警告が表示されます。

このように、Enterprise Architectにユーザーを手動で追加する場合には、ここから先の説明の手順を進める必要はありません。

WindowsやOpenIDのユーザーを自動的に作成・変更したい場合には、さらに次の手順を進めます。

「Windows/OpenIDユーザー定義と連動」の設定について

この設定を有効にすると、Azureでグループを設定し、Enterprise Architectでそのグループをローカルグループにリンクできます。そして、ユーザーが初めてログインしようとしたときに、自動的にプロジェクトにユーザーを作成できます。新規および既存のユーザーは、ログインするたびにグループメンバーシップが更新され、Azureのリンクされたグループと一致するようになります。

IDトークンにグループクレームを追加する

UPNや名前のクレームを追加した方法と同様に、IDトークンにグループのクレームを追加します。

#	説明
1	'Azure > Azure Active Directory > App registrations' を選択します。
2	Enterprise Architectのアプリケーションの項目をクリックします。
3	サイドバーから 'Token configuration' を選択します。

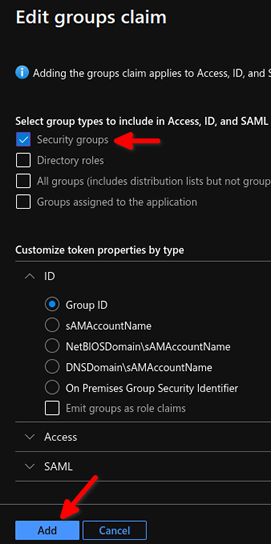

4	'Add groups claim' をクリックします。
5	'Security groups'を選択します。
6	IDのセクションを展開します。
7	必要に応じて、Enterprise Architectのログイン名と照合するクレームの選択と同様に、Enterprise Architectのローカルグループとグループを照合するためのクレームについても考慮します。この例では、デフォルトで「グループID」を選択しています。これはGUID文字列であり、簡単にコピーして使いまわすことができ、グループ名が変わっても同じままです。しかし、Enterprise Architectで連携を確認する場合には、どのグループにマッチしているのかがわかりにくいため、sAMAccountNameの設定のいずれかがより適切である場合があります。この例では、デフォルトで選択されている「グループID」を利用することにします。
8	Add ボタンをクリックします。

Azureのグループを追加する

'Azure Active Directory'内で次の作業を行います。以下の内容は、このヘルプを作成時点での英語での表示内容・操作になります。最新の画面・内容と異なる場合があります。

#	説明
1	サイドバーから 'Groups' を選択します。
2	'New Group' をクリックします。

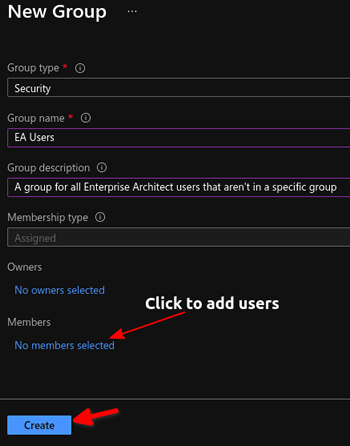

3	'Group type' を 'Security' とします。
4	グループの名前を入力します。例えば、 'EA Users', 'EA Administrators', 'EA Read-only' 等を設定します。
5	'No members selected' をクリックし、テストユーザーを追加します。

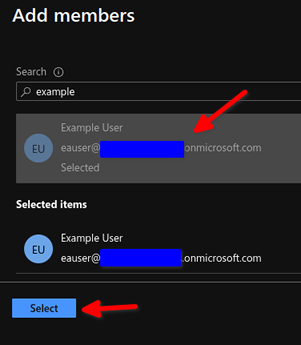

6	テストユーザーを選択し、'Select' をクリックします。
7	'Create'をクリックし、グループを作成します。
8	グループの一覧を更新します。30秒くらいかかる場合があります。

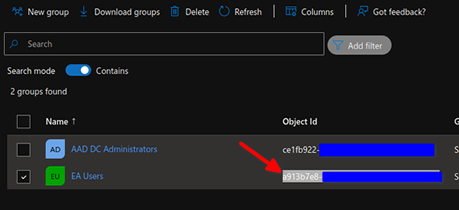

9	作成したグループの 'Object Id' をコピーします。次の作業で使います。
10	また、Application Details: URL, Client IDのセクションも確認します。

Enterprise Architectのグループと結びつける

#	説明
1	Enterprise Architectを起動します。
2	プロジェクトを開きます。OpenIDでのログインはキャンセルし、プロジェクトの管理権限を持つユーザーでログインします。
3	プロジェクトリボンのセキュリティパネルにある「グループ」ボタンを押します。

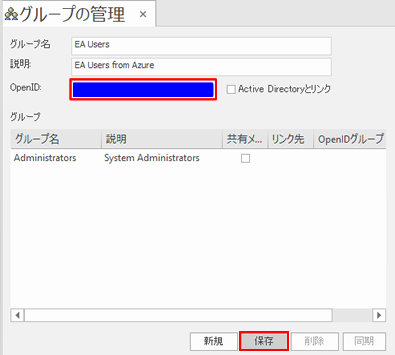

4	新しいグループを作成します。名前はAzureのグループと一致する必要はありません。
5	Azureグループの'Object ID'をOpenIDの欄に貼り付けます。
6	保存ボタンを押し、グループを作成します。

「Windows/OpenIDユーザー定義と連動」の設定を有効にします。

#	説明
1	グループタブを閉じます。
2	プロジェクトリボンのセキュリティパネルにあるユーザーボタンを押します。

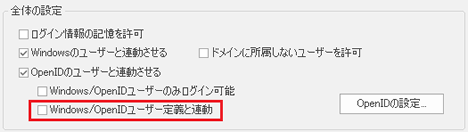

3	「Windows/OpenIDユーザー定義と連動」の設定にチェックを入れます。

ここまでの設定が正しくできているかどうか、テストします。

#	説明
1	「OpenIDの設定」ボタンを押します。
2	グループと一致するクレームの欄にグループ情報を入れていない場合、設定します。
3	「テスト」ボタンを押します。
4	「OpenIDでログイン」ボタンを押します。
5	Azureにログインします。

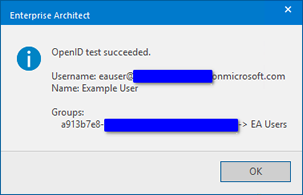

結果がEnterprise Architectで表示されます。ユーザー名だけでなくグループ名も表示されることを確認してください。

最終確認

「Windows/OpenIDユーザー定義と連動」の設定が正しく動作するか、最終確認します。

説明

Enterprise Architectを終了し、再度起動します。

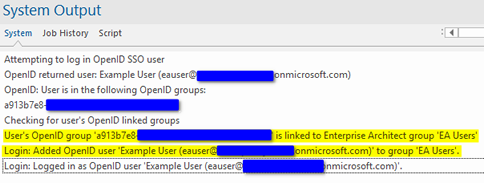

OpenID利用しプロジェクトにログインします。システム出力サブウィンドウに表示されるログに、グループに関する情報が表示されることを確認してください。
