割込可能アクティビティ領域

割込可能アクティビティ領域はアクティビティ要素を含むことができます。この領域は領域の外部からの割り込みがあった場合に中断されます。アクティビティ図では、割込可能アクティビティ領域は(複数の)アクティビティ要素を囲むようにして配置され、そのアクティビティ要素に関係した割り込みを示します。領域内から外に出るフローが実施されると、割り込みは発生しなくなります。

ツールボックスの割込可能アクティビティ領域アイコンをダイアグラムにドロップして作成できます。

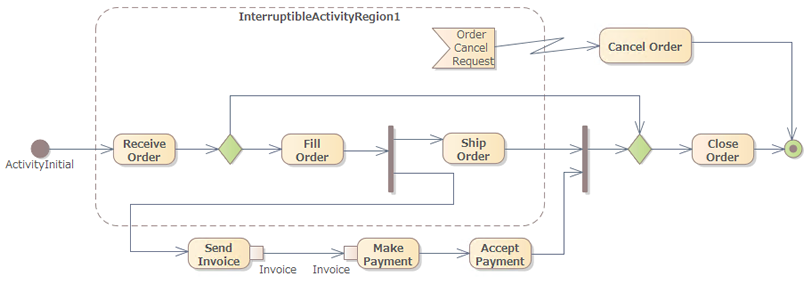

下の例では、注文の受け取り・記入と発送の間には注文のキャンセルのみが有効であることを示しています。
