BPELモデルは、BPELの生成前に文法・意味の両面で内容を確認(評価)する必要があります。評価で問題がない場合には、BPELコード(および関連するWSDL1.1のファイルなど)が生成されます。評価の結果およびBPEL生成の結果については、システム出力サブウィンドウに表示されます。





BPELモデルの評価の例

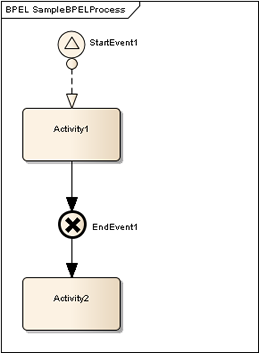

以下の例は問題のあるBPELモデルの例です。





• StartEvent1はSignalトリガになっていますが、BPELにはマップできません。
• StartEvent1とActivity1の間にメッセージフローは作成できません。
• EndEvent1はCancelトリガになっていますが、BPELにはマップできません。
• EndEvent1から出力するシーケンスフローがあります。
• Activity2は、終了イベントがなく終了しています。
