状態ライフラインに状態を追加

状態ライフラインに状態を追加する手順は次の通りです。



手順:

#

操作方法

1

状態ライフライン要素をクリックすると、新規状態 ボタンが () 要素の左下に表示されます。

2

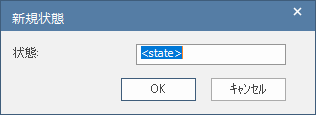

新規状態ボタン()をクリックすると、新規状態ダイアログが表示されます。



3

「状態」欄に、状態名を入力してください。

4

OKボタンをクリックしてください。

注意:

少なくとも、2つの状態を追加する必要があります。例えば、 On と Off になります。

5

状態を追加したら、要素の縁にあるハンドル ( ) をドラッグして、要素の高さを増やしてください。

注意:

ライフラインの設定ダイアログの状態タブでは以下の方法でも状態を追加できます。
